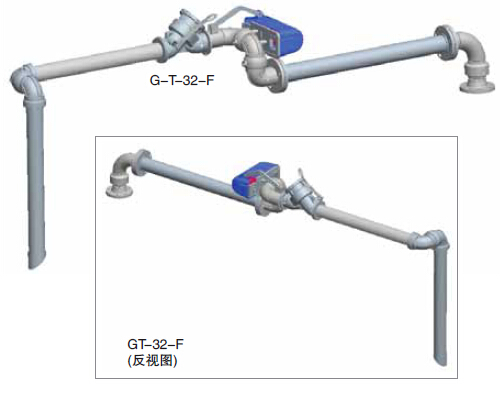

OPW無支撐式懸臂型灌裝臂GT-32-F
無支撐懸臂型頂部灌裝臂
概述:對于伸展距離變化較大的用途，尤其是較大規格、外側元件先對較重的情況，支撐式懸臂灌裝臂是一種理想的選擇。伸展距離長、卓越靈活性并且操作簡單，以上優點使其成為受歡迎的頂部灌裝臂設計。更換基座可以增加伸展距離和負載。除了操作簡單，這種灌裝臂也可以折疊到車臺上，便于緊湊存放。
特點和優點
- 可提供2"、3" 、 4"和6"口徑規格。
- 可提供碳鋼、不銹鋼和鋁合金材質。
- 可選用法蘭式、螺紋式或全焊接結構。
- 于車輛定位變化較大的情況十分理想。
- 增加了旋轉平面或采用垂管軟管，及所需的外側閥門、活接頭或相應管件后可用于緊密充裝系統或密閉系統灌裝。
- 適用于公路槽車。
- 操作簡單、平穩。
對于伸展距離要求變化較大的用途，尤其是較大規格、外側元件相對較重的情況，無支撐式懸臂型灌裝臂是一種理想的替代方案。它也可以改裝而用
于密閉系統的灌裝或卸料，并且有多種結構形態以滿足各種安裝要求。
這種通用型的灌裝臂是設計用于不宜或無法安裝有支撐懸臂型灌裝臂的用途。例如，許多鐵路灌裝點都是沒有可供固定有支撐懸臂的支柱或懸掛結構
的。無支撐懸臂型灌裝臂具有與支撐式懸臂型灌裝臂同樣的優點，但大的伸展距離相對要短一些。它對于車位偏差也有很大的靈活性，也可以折疊到車臺上，便于緊湊地存放。必要的情況下，可通過增大基座接頭的尺寸規格或在進口采用重型分體式法蘭旋轉接頭來延伸灌裝臂的總伸展長度。
優點
可另配閥門使液體存留在管線內
伸展距離長，可補償車位的偏差
可緊湊地存放

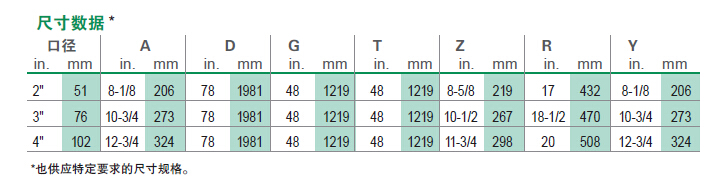

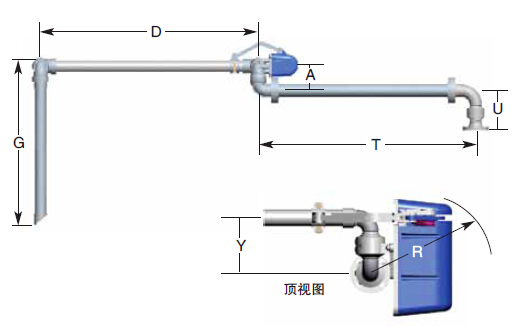

特性
可提供2", 3" 和 4"口徑規格
可提供碳鋼、不銹鋼、鋁合金和特種合金材質
可選用法蘭式、螺紋式或全焊接結構
配件/選項
液位警報器—一直建議客戶安裝液位警報器來防止儲罐過量灌裝。許多情況下，在合適位置安裝初級（測量、液面/重量）和次級（灌裝臂安裝液位警報器）傳感器。
適用清晰、光亮無粘稠物料
Civacon Optic桿式探頭（1300/1400型）
適用深色粘稠物料
擁有各種探頭類型及多家供應商，保證可以提供適用于客戶的OPW灌裝臂的型號，擁有跟實際著名品牌合作的經驗 。
油氣回收系統- OPW始終把員工安全和環境安全放在第一位，幾款產品可用于保存和回收有害氣體，避免產生噴濺，并且可以為客戶提供定制服務來滿足客戶的要求。 點擊此處獲取更多有關OPW油氣回收系統的信息。
加熱 –灌裝臂可以采用全部或部分的蒸汽夾套，以便高效率地輸送瀝青、熔融硫磺、石蠟、樹脂和其他高粘度或在環境溫度下容易固化的產品。 點擊此處獲取更多關于OPW加熱灌裝解決方案的信息。
灌裝臂隔熱—OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
點擊此處查看灌裝臂隔熱層介紹
接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。
電子接地確認控制器
CIVACON 8030型接地確認控制器與目前的運輸接地系統都是相兼容的�？刂破魃吓鋫淞税l(fā)送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。
安全拉斷接頭
專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。
干式快換接頭 –在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon?干式接頭，總有一款能滿足您的需求。
真空釋放閥 – OPW工程系統公司的真空釋放閥能夠在灌裝操作結束后迅速、主動地排空灌裝臂。專為頂部灌裝和水下填料設計。
鎖緊單元- 保證灌裝臂在灌裝過程中牢固地處在車內。幾個選項取決于您的應用。
變流器 –變流器可以防止靜電積聚和或起泡，也能防止在灌裝過程中灌裝臂垂管上升而離開儲罐。
463變流器（錐形）
鋁制結構
提供3”和 4”規格， FNPT
464變流器（T字型）
鋁制結構
提供3”和 4”規格， FNPT
過濾器- 過濾器是裝在吸入管線上，這種鑄鋁產品用來在槽車卸料時防止污垢和其他外物被吸入管線中。
341吸入口變流器
鑄鋁結構
鍍鋅鋼絲網
提供3”和 4”規格， FNPT
灌裝閥門
6400系列水平灌裝閥 – OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體
可變的關閥速率
提供3” 和4”規格，鋁制結構
TTMA法蘭連接
球閥（每個應用/規格）
氣動控制平衡灌裝臂 – 替代傳統的彈簧平衡灌裝臂，氣動控制系統推動灌裝臂動作。
OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.
3” Top Unloading Arm
Stainless Steel/PTFE Construction
DSF
Upfeed
48” x 78” x 60” Drop
EGT33F-H211
3” Top Unloading Arm
Carbon Steel/Fluorocarbon Construction
48” x 72” x 48” Drop
GT32F-G543
4" Top Unloading Arm
Carbon Steel/Fluorocarbon Construction
48" x 72" x 48" Drop
GT32F-G546
3” Top Unloading Arm
Ductile Iron/ Carbon Steel/Aluminum Construction
Aluminum Valve
48” x 78” x 48” Drop
GT32F-3
With no valve (GT32FNV-3)
4” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum Construction
Aluminum Valve
48" x 78" x 48" Drop
GT32F-4
With no valve (GT32FNV-4)
6” Top Unloading arm
Ductile Iron/Carbon Steel/Aluminum Construction
Aluminum Valve
48" x 78" x 48" Drop
GT32F-6
With no valve (GT32FNV-6)
